炭素回轉窯介紹
此視頻為河南宏科重工3x60m,日產200噸石灰生產線案例現場，由于視頻涉及公司機密，需要獲得更多視頻資料請聯系我們?cè)诰€客服，或者撥打業務電話：0371-67846980.
炭素材料是冶金、化工、建材等領域中最常采用的原材料，對炭素進行加工過程中采用的主要設備為炭素回轉窯，相比普通的回轉窯，炭素回轉窯的針對性更強、煅燒效果更好、產能更大、投資也更少，因此頗受工業領域的歡迎。

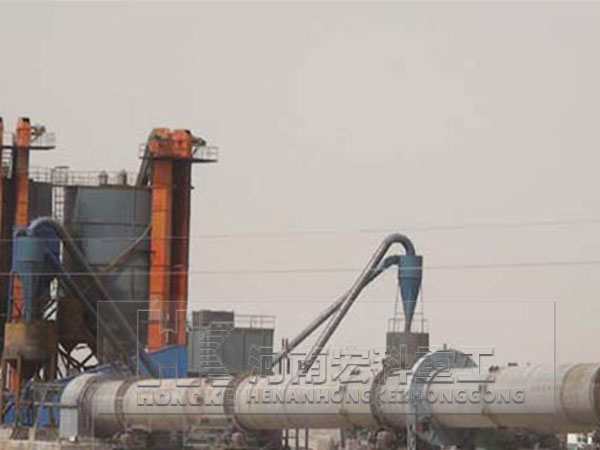

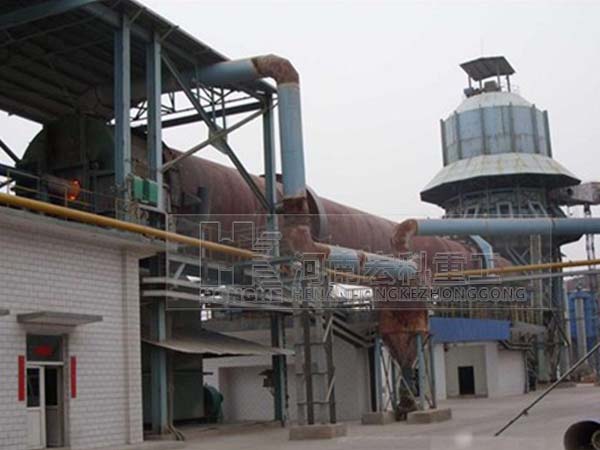

炭素回轉窯圖片
碳素回轉窯結構組成
炭素回轉窯包括煅燒窯（大窯）和冷卻窯（小窯）。大窯由窯頭、筒體和窯尾三部分組成，窯體的大小根據生產需要而定，較小的回轉窯內徑只有1m左右，長20m左右，較大的回轉窯內徑可達2.5m~3.5m，長60m~70m。為了使物料能在窯內移動，窯體窯傾斜安裝，其傾斜度一般為窯體總長度的2.5%~5%。碳素回轉窯的主要結構包括了窯頭、窯尾密封裝置、托輪裝置、擋輪裝置、支撐裝置、回轉筒體、噴煤管裝置等，結構設計比較簡單新穎，操作及保養工作都相對比較容易。
碳素回轉窯性能特點
1、碳素回轉窯配置了先進的液壓擋輪裝置及高精度的調速閥裝置，運行更加高效，煅燒效率提高了30%以上。
2、碳素回轉窯窯頭采用殼罩式密封裝置，窯尾采用接觸式密封裝置，密封更加牢靠，粉塵不易分散，不會對環境造成粉塵及噪音污染，更加的低碳環保。
3、碳素回轉窯以煤代替昂貴的焦炭作為炭素回轉窯熔煉的主要能源，能源消耗量更低，總投入資金減少了5-8萬元。
4、碳素回轉窯窯體等部件進行了耐磨性的處理，并采用超耐磨的材料制造，硬度更大，韌性及堅固性更強，使用壽命延長了5年以上。
5、碳素回轉窯采用的煅燒工藝更加先進，得到的炭素成品材料品質更優，更符合工業領域的理想用料要求。
炭素回轉窯技術參數
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
|---|---|---|---|---|---|---|---|---|
| 直徑 | 長度 | 斜度（%） | 產量（t/d） | 轉速（r/min） | ||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3.0 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3.0 | 60 | 4 | 800 | 0.3-2 | 100 | 310 | ---- |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余熱發電窯 |
| Φ4.0×56 | 4.0 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
